Конструктивные особенности

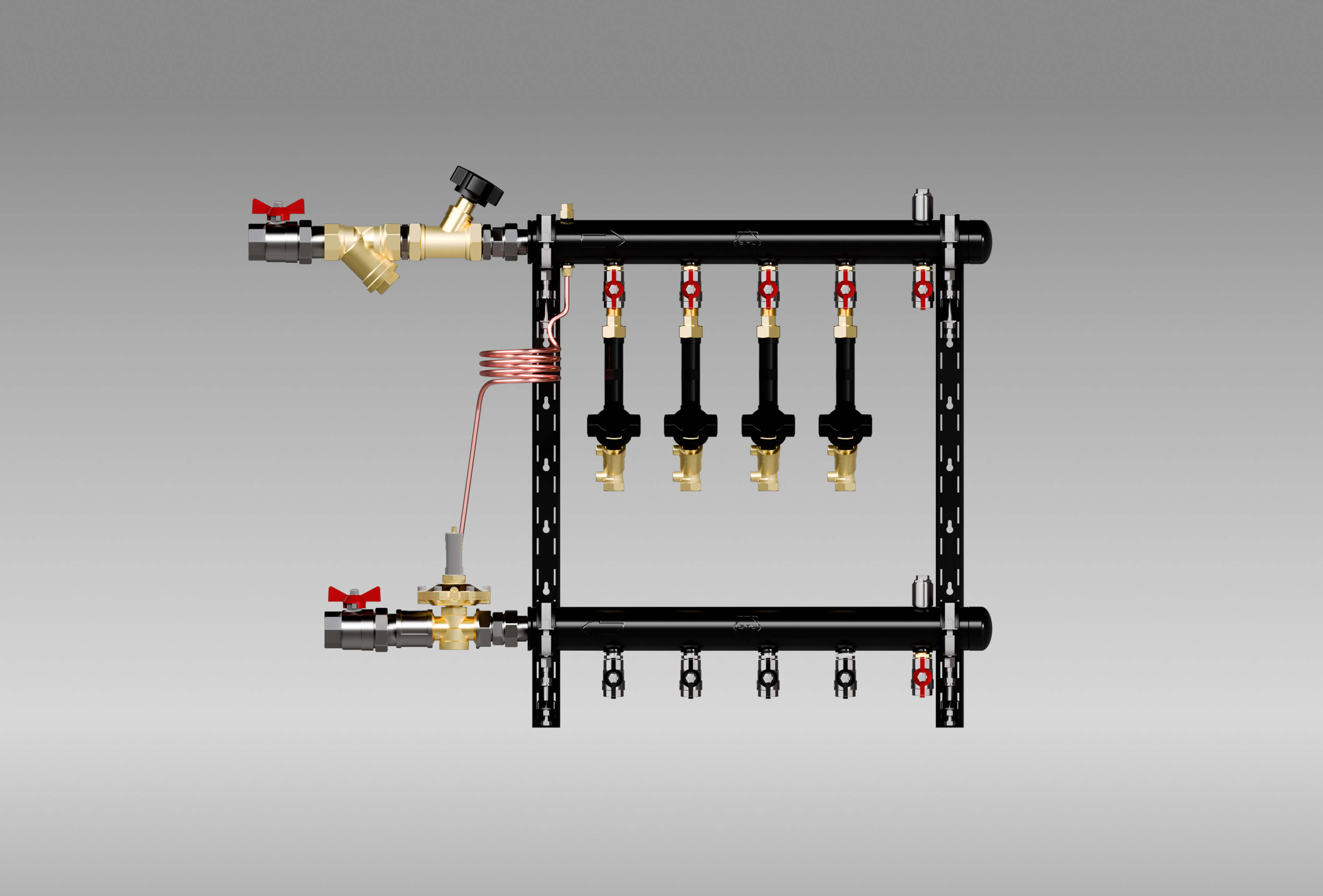

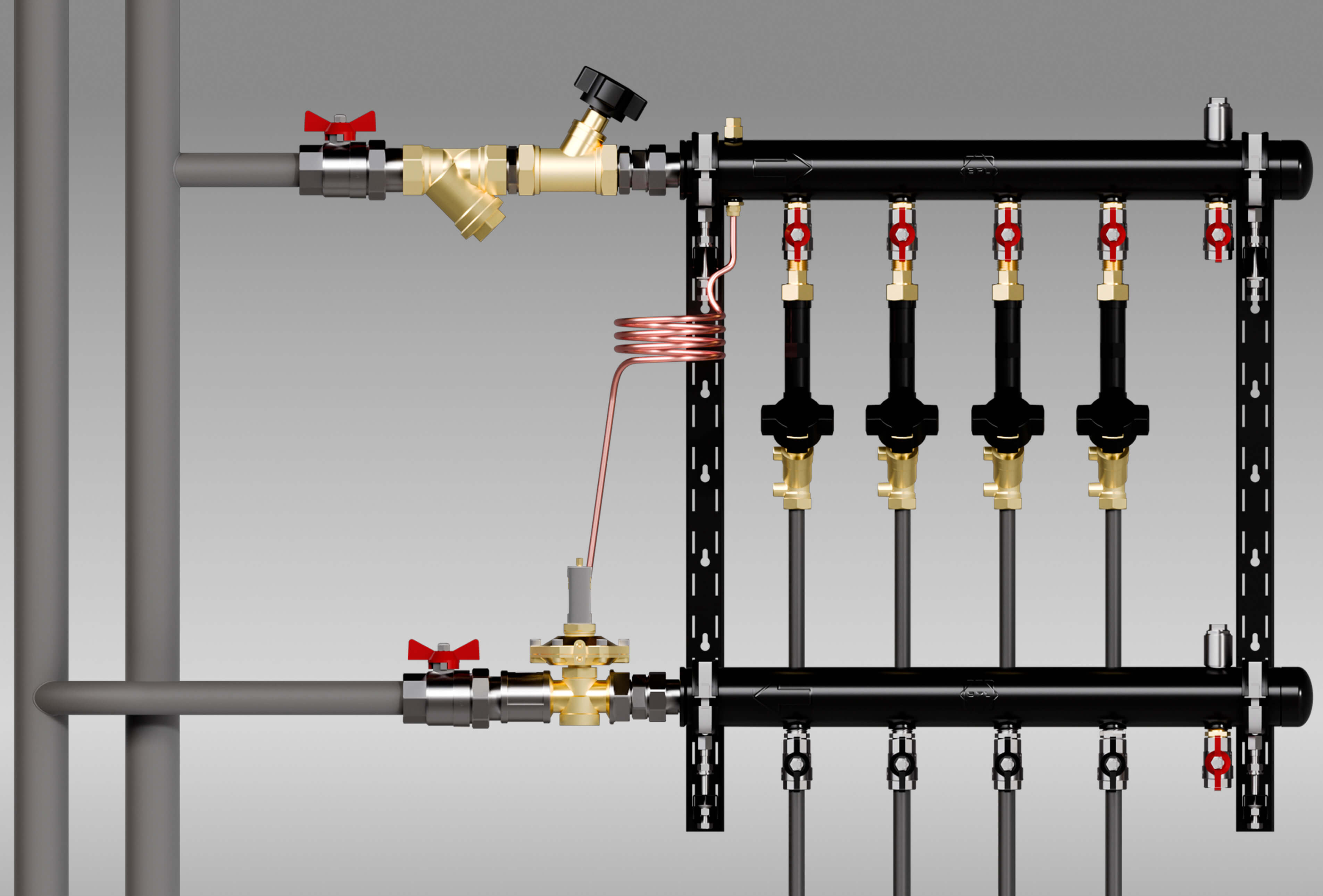

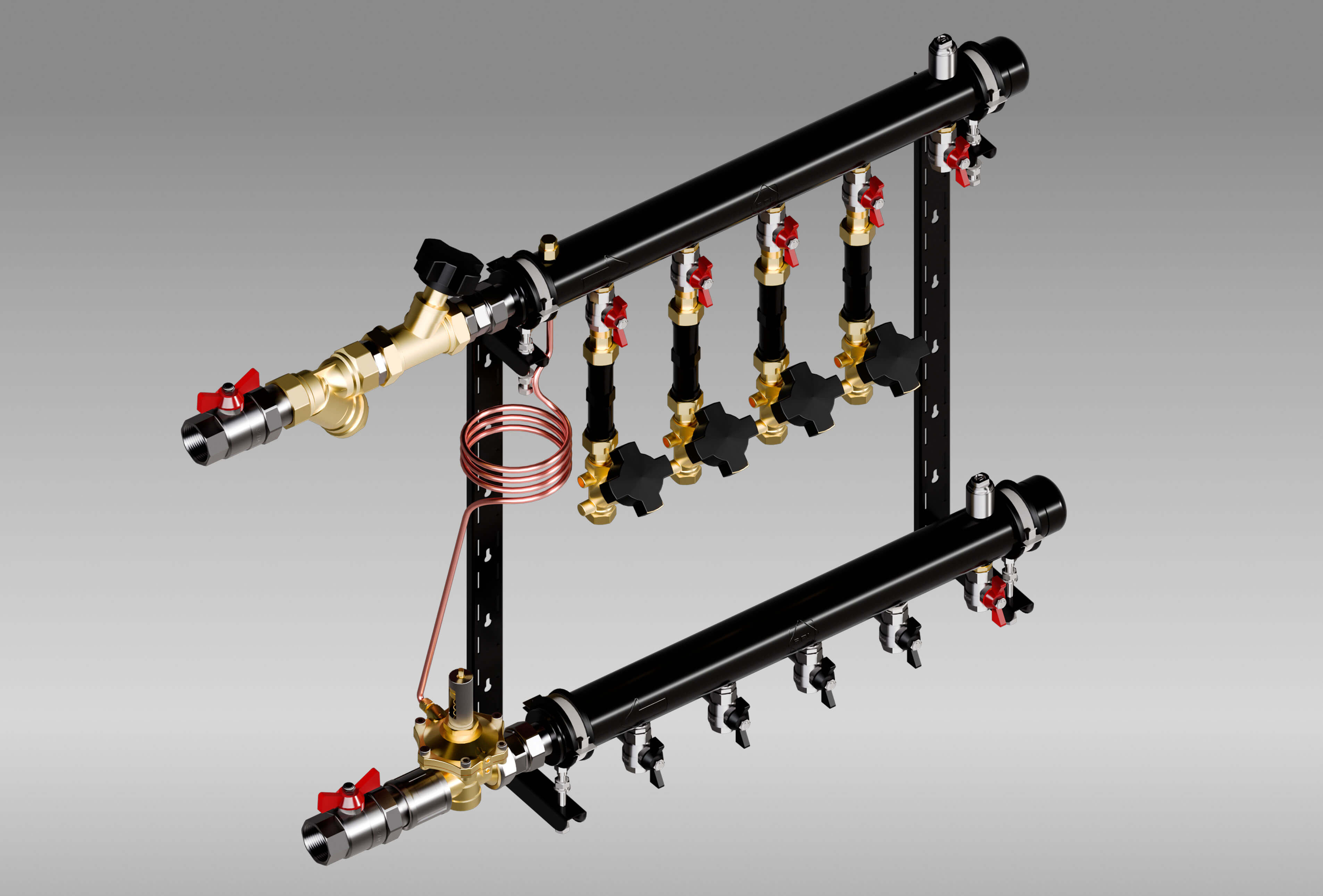

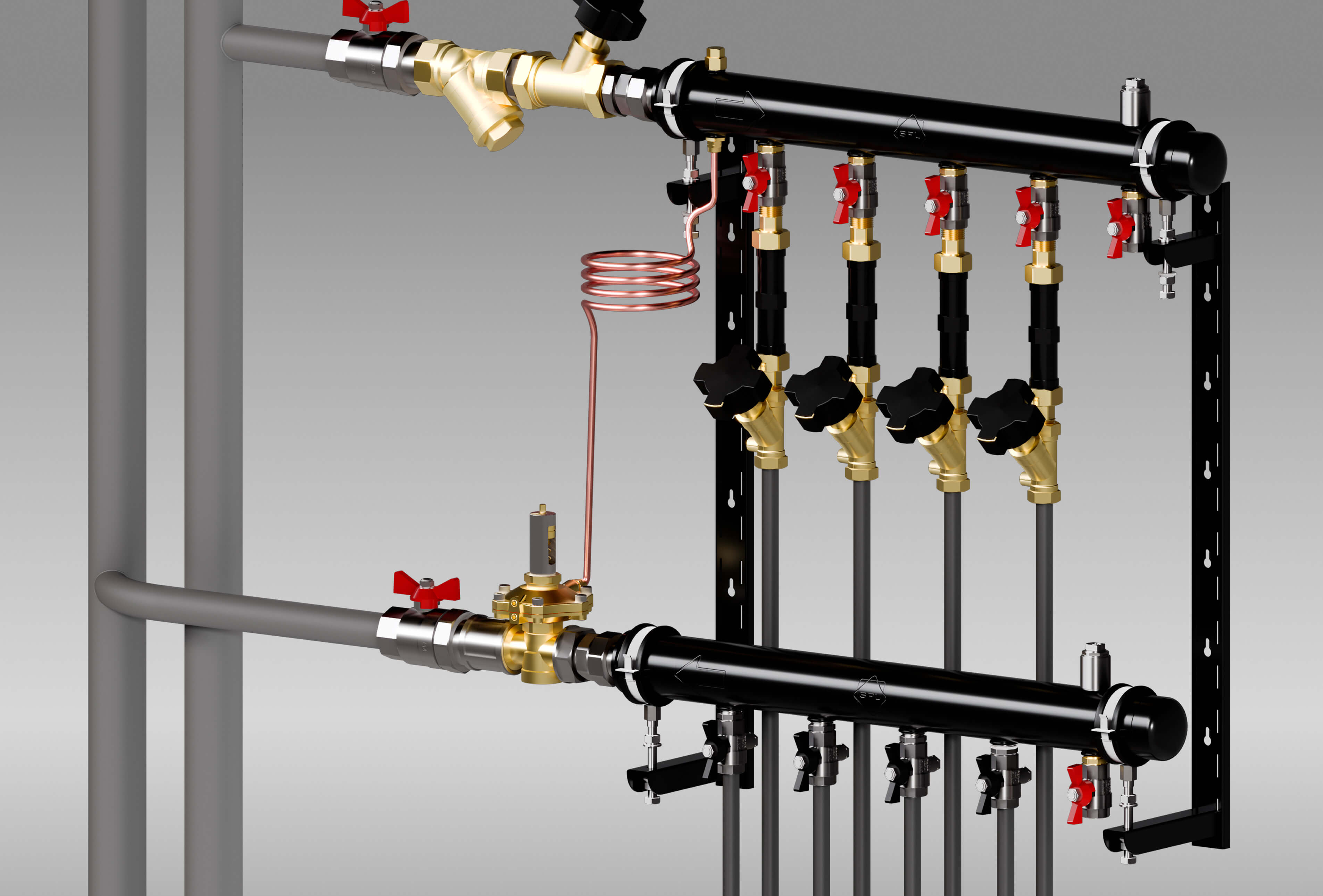

Распределительный коллекторный узел SPL DCU типа HF предназначен для распределения теплоносителя в системах отопления многоквартирных жилых домов с горизонтальной
поквартирной разводкой. SPL DCU HF представляет собой готовое изделие, укомплектованное запорной и балансировочной арматурой.
Особенности:
• Распределение потока теплоносителя между потребителями;
• Гидравлическая балансировка этажного и квартирных тепловых контуров;
• Индивидуальный учет расхода тепловой энергии по каждому потребителю;
• Фильтрация рабочих сред;
• Отвод воздуха и слив рабочих сред из этажных контуров системы отопления
• Очистка (продувка) участков системы сжатым воздухом;
•Контроль давления и температуры среды на этажных участках систем отопления.
поквартирной разводкой. SPL DCU HF представляет собой готовое изделие, укомплектованное запорной и балансировочной арматурой.
Особенности:
• Распределение потока теплоносителя между потребителями;
• Гидравлическая балансировка этажного и квартирных тепловых контуров;
• Индивидуальный учет расхода тепловой энергии по каждому потребителю;
• Фильтрация рабочих сред;
• Отвод воздуха и слив рабочих сред из этажных контуров системы отопления
• Очистка (продувка) участков системы сжатым воздухом;
•Контроль давления и температуры среды на этажных участках систем отопления.
Характеристики
Модель оборудования
Коллекторные узлы SPL DCU HF
Максимальная рабочая температура, °С
110
Рабочее давление, бар
10
Температура окружающей среды, ˚С
от 5 до 50
Максимальное рабочее давление, бар
16
Максимальный перепад давления в контуре перед узлом присоединения квартирной системы, бар
1,5
Регулируемый перепад давления в узле холодоснабжения, бар
0,05-0,25; 0,2-0,6
Количество отводов, шт
от 1 до 12
Диаметр арматуры подключения к стояку, мм
от 15 до 40
Диаметр присоединения к потребителям, мм
15, 20
Диаметр коллектора, мм
40, 50
Межосевое расстояние отводов коллектора, мм
100
Тип рабочей среды
вода, гликоли до 45%
Гарантия, лет
5
Срок службы, лет
25
Максимальная прочность
Высокие механические свойства резьбового соединения за счет применения технологии термосверления, позволяющей отказаться от приварных гаек и резьбовых вставок.
Коррозионная стойкость
В зоне отверстий сохраняется исходная толщина металла, что надежно защищает коллектор от химической коррозии.
Оперативная поставка
Унификация производства и постоянный складской запас материалов гарантируют отгрузку в кратчайшие сроки.
