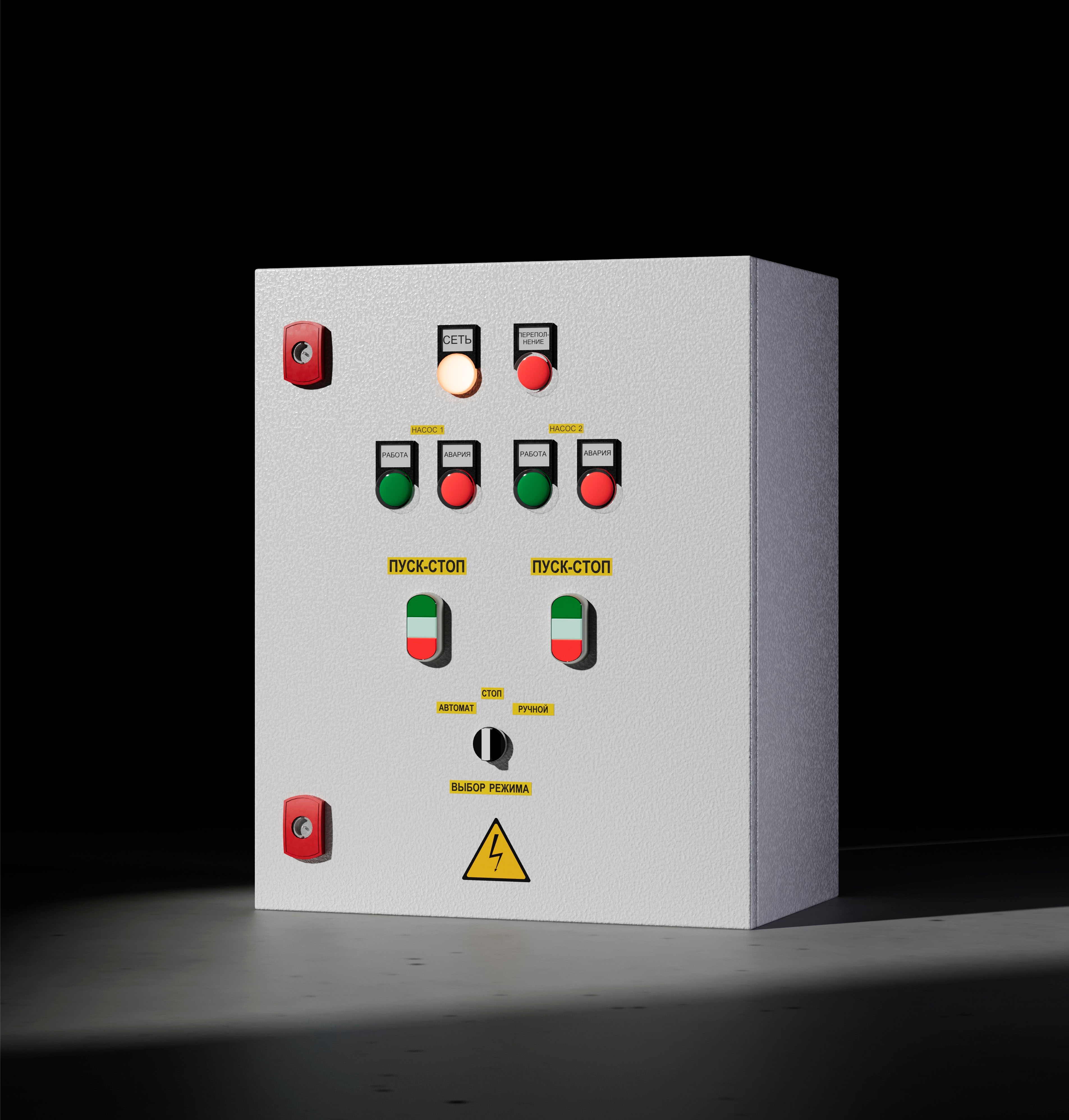

ШАУ-Д

Шкафы управления для дренажных, канализационных насосов и систем наполнения предназначены для управления стандартны ми асинхронными электродвигателями одно го типоразмера в соответствии с сигналами управления по уровням. Имеют два режима управления — автоматический и ручной. В данной серии шкафов реализованы два принципа работы — «ДРЕНАЖ» и «НАПОЛНЕНИЕ».

Ассортиментная линейка
Шкафы с прямым пуском
Частый прямой пуск является основным фак тором, приводящим к преждевременному ста рению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла. Пусковой ток при прямом включении в 6–7 раз превышает номинальный.

Шкафы с плавным пуском
Плавный пуск является щадящим для электродвигателя и механизма, что позволяет существенно уменьшить износ насосов, избе жать гидроударов, а также снизить нагрузку на сеть во время пуска. Его применение позволяет уменьшить пусковой ток до значений, в 2–3 раза превышающих номинальный. Если в шкафу предусмотрена установка устройства плавного пуска, то в маркировке шкафа добавляется обозначение «П». Например, ШАУ-Д-380-22-025-54П.

Шкафы с двумя вводами питания
В случае установки шкафа управления на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с по мощью переключателя. В маркировке шкафа добавляется обозначение «Б». Например, ШАУ-Д-380Б-22-025-54П. В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например от двух распределительных панелей. В маркировке шкафа добавляется обозначение «Б2». Например, ШАУ-Д- 380Б2-22-025-54П.
