Конструктивные особенности

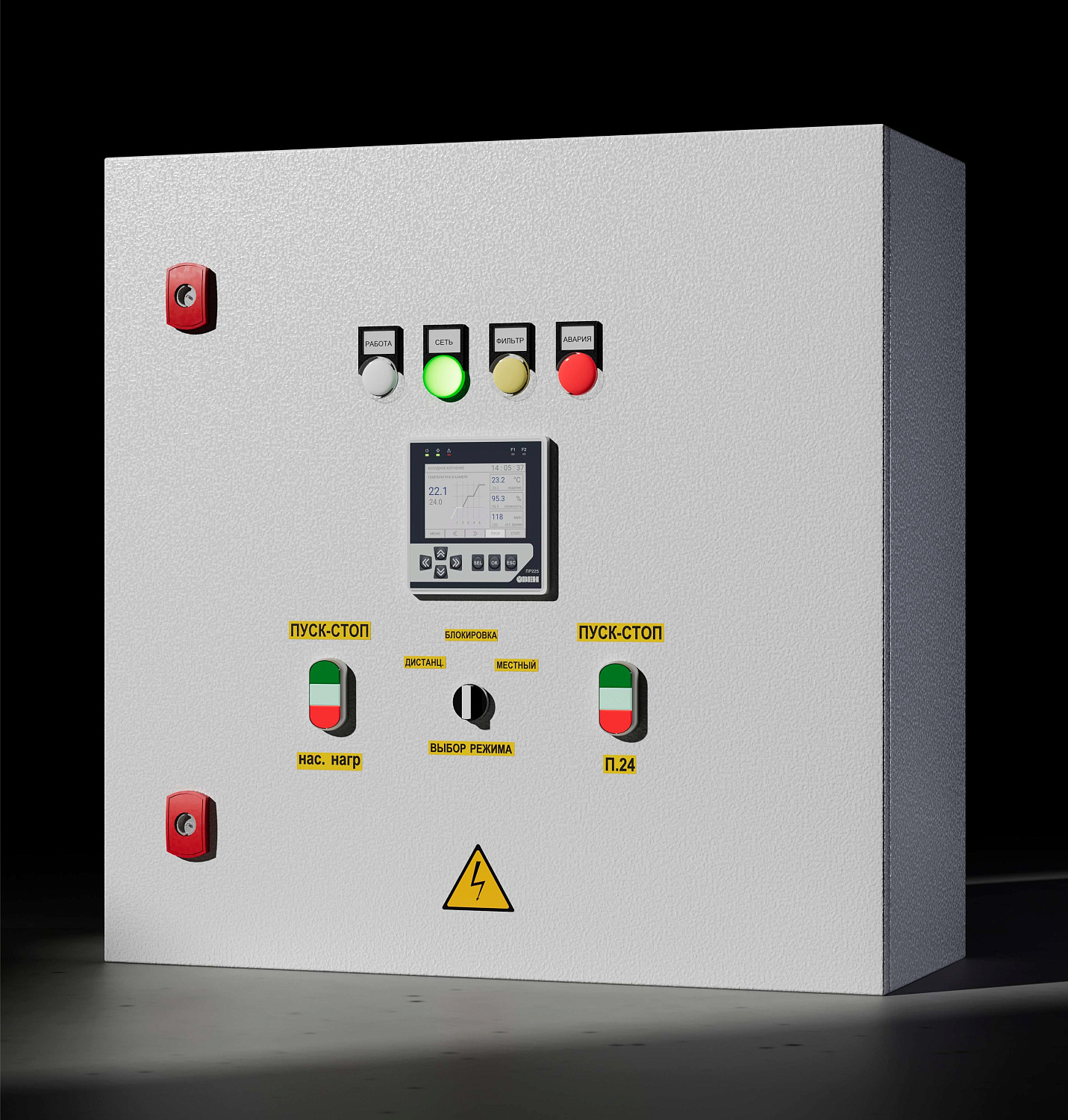

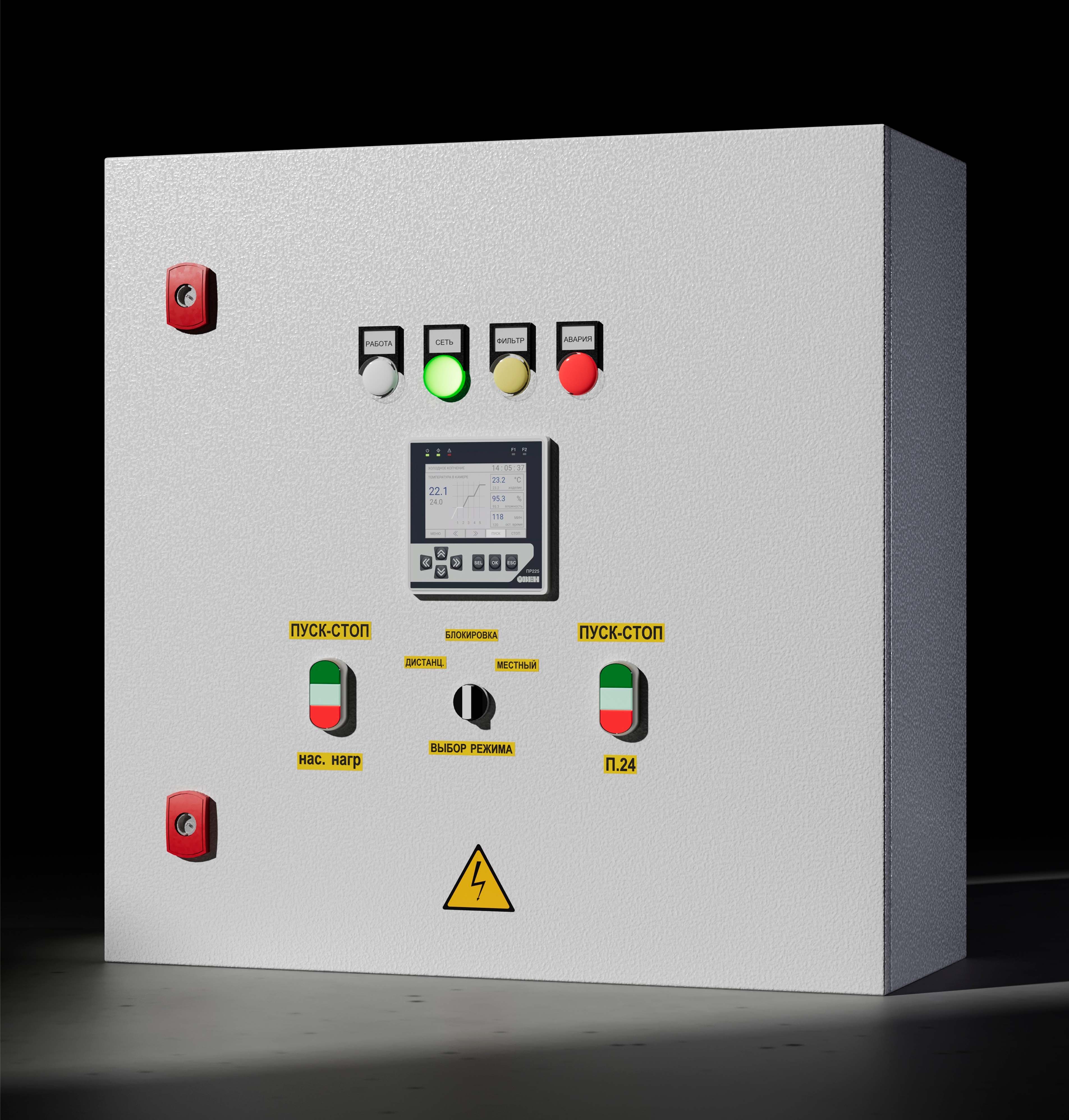

Шкафы управления ШАУ-В для систем вентиляции предназначены для управления вентиляторами и насосами со стандартными асинхронными электродвигателями переменного тока с короткозамкнутым ротором, EC-моторами, преобразователями частоты, регулирующими клапанами, электроприводами затворов и электронагревательными элементами в соответствии с алгоритмами, обеспечивающими поддержание параметров системы и безопасную эксплуатацию вентиляционного оборудования. Такие шкафы управления находят широкое применение в вытяжных, приточных и при точно-вытяжных системах механической вентиляции.
Исполнение с сенсорным ЖК-дисплеем
В шкафах управления данного исполнения на лицевой панели шкафа устанавливается русифицированный сенсорный ЖК-дисплей.
Применение ЖК-дисплея позволяет:
• просмотреть журнал событий
• отображать мнемосхемы с изображением основных элементов (вентиляторы, насосы, заслонки, клапаны, реле, датчики и т.п.)
• отказаться от использования сигнальных ламп на лицевой панели шкафа
• отображать состояние каждого элемента и системы в целом (работа, авария, обрыв и т.п.)
• задавать на ЖК-дисплее все параметры, необходимые для работы системы
Исполнение с сенсорным ЖК-дисплеем
В шкафах управления данного исполнения на лицевой панели шкафа устанавливается русифицированный сенсорный ЖК-дисплей.
Применение ЖК-дисплея позволяет:
• просмотреть журнал событий
• отображать мнемосхемы с изображением основных элементов (вентиляторы, насосы, заслонки, клапаны, реле, датчики и т.п.)
• отказаться от использования сигнальных ламп на лицевой панели шкафа
• отображать состояние каждого элемента и системы в целом (работа, авария, обрыв и т.п.)
• задавать на ЖК-дисплее все параметры, необходимые для работы системы
Характеристики
Модель оборудования
Шкафы управления ШАУ-В
Электропитание
3 × 380 В ± 10 %, 50 Гц для ШАУ-В-380; 1 × 220 В ± 10 %, 50 Гц для ШАУ-В-220
Назначение
вентиляция
Материал корпуса
металл
Мощность
до 630 кВт на каждый электродвигатель
Входные сигналы
сигнал датчика температуры: наружного воздуха (Pt1000, NTC или аналоговый); воздуха в канале (Pt1000, NTC или аналоговый); воздуха в помещении (Pt1000, NTC или аналоговый); воды в контуре подогрева (Pt1000, NTC или аналоговый); сигнал термостата (защита от замораживания); («сухой» контакт); сигнал реле перепада давления фильтра («сухой» контакт); сигнал реле перепада давления вентилятора («сухой» контакт); сигнал «Пожар» («сухой» контакт)
Выходные сигналы
режим работы «Ручной», режим работы «Автоматический» («сухой» контакт), режим «Зима», режим «Лето» («сухой» контакт), «Работа вентилятора» и «Авария вентилятора» («сухой» контакт), «Работа электрокалорифера» и «Авария электрокалорифера» («сухой» контакт), «Работа насоса» и «Авария насоса» («сухой» контакт), «Авария регулирующего клапана» («сухой» контакт), «Авария фильтра» («сухой» контакт), «Заслонка открыта», «Заслонка закрыта» («сухой» контакт)
Индикация
«Сеть», «Работа», «Авария»
Защиты
от короткого замыкания, тепловой перегрузки по току, от перегрева двигателя (при подключении термоконтактов), от перекоса, пропадания или неправильного чередования фаз (только для ШАУ-В-380...), от замораживания калорифера
Климатическое исполнение
УХЛ4 (температура эксплуатации +1…+35 °С (предельная не более +40 °С), относительная влажность 20–90 % (без конденсата)
Степень защиты шкафа
IP54
Надежные комплектующие
Компоненты ведущих мировых производителей, лазерная маркировка каждого элемента, соответствие ПУЭ и российским стандартам.
Полный пакет документации
Схемы, паспорт, руководство, сертификат соответствия. Архивирование с возможностью быстрого восстановления.
Контроль качества
Система менеджмента качества по требованиям ГОСТ Р ИСО 9001-2015 подтверждается сертификатом № 19.2143.026.
