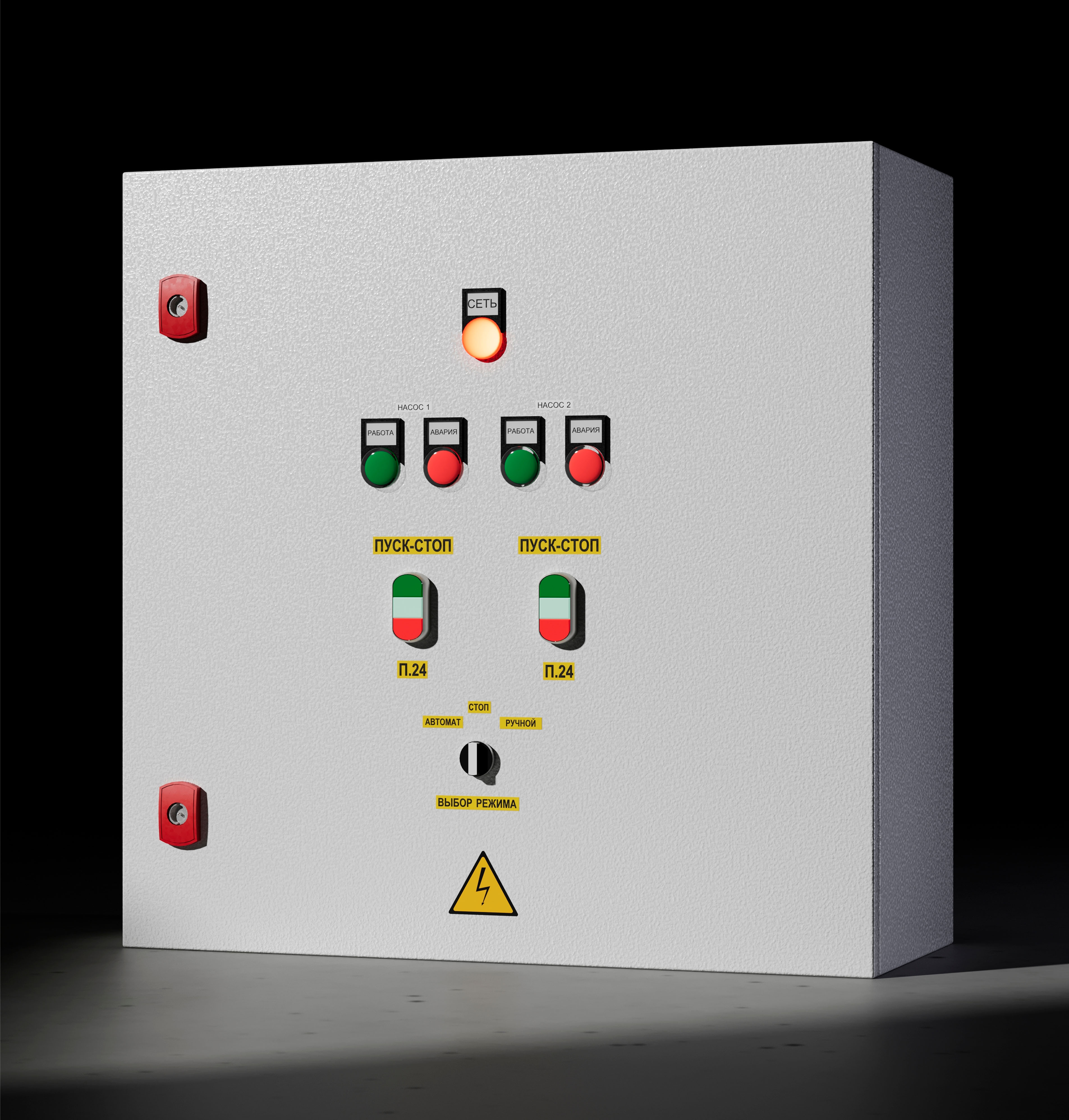

ШАУ-В

Шкафы управления с релейным регулированием предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления шкафов управления электродвигателями в количестве от одного до шести.

Шкафы с релейным регулированием широко используются для управления электроприводами в системах водоснабжения и водоподготовки, питания котлов, ирригации, пищевой и химической промышленности, в системах отопления, вентиляции и т.д.

Применение релейного регулирования обеспечивает:
• поддержание заданных параметров системы
• каскадный метод управления группой насосов
• взаимное резервирование электродвигателей

Ассортиментная линейка
Шкафы с прямым пуском
Частый прямой пуск является основным фак тором, приводящим к преждевременному ста рению изоляции, перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла. Пусковой ток при прямом включении в 6–7 раз превышает номинальный.

Шкафы с плавным пуском
Плавный пуск является щадящим для электродвигателя и механизма, что позволяет существенно уменьшить износ насосов, избе жать гидроударов, а также снизить нагрузку на сеть во время пуска. Его применение позволяет уменьшить пусковой ток до значений, в 2 –3 раза превышающих номинальный. Если в шкафу предусмотрена установка устройства плавного пуска, то в маркировке шкафа добавляется обозначение «П». Например, ШАУ-В-380-33-022-54П.

Шкафы с двумя вводами питания
В случае установки шкафа управления на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с по мощью переключателя. В маркировке шкафа добавляется обозначение «Б». Например, ШАУ-В-380Б-33-018-54. В шкафах управления с двумя ввода ми питания без встроенного АВР питание каждого насоса осуществляется от свое го ввода, например от двух распредели тельных панелей. В маркировке шкафа добавляется обозначение «Б2». Например, ШАУ-В-380Б2-22-018-54.
