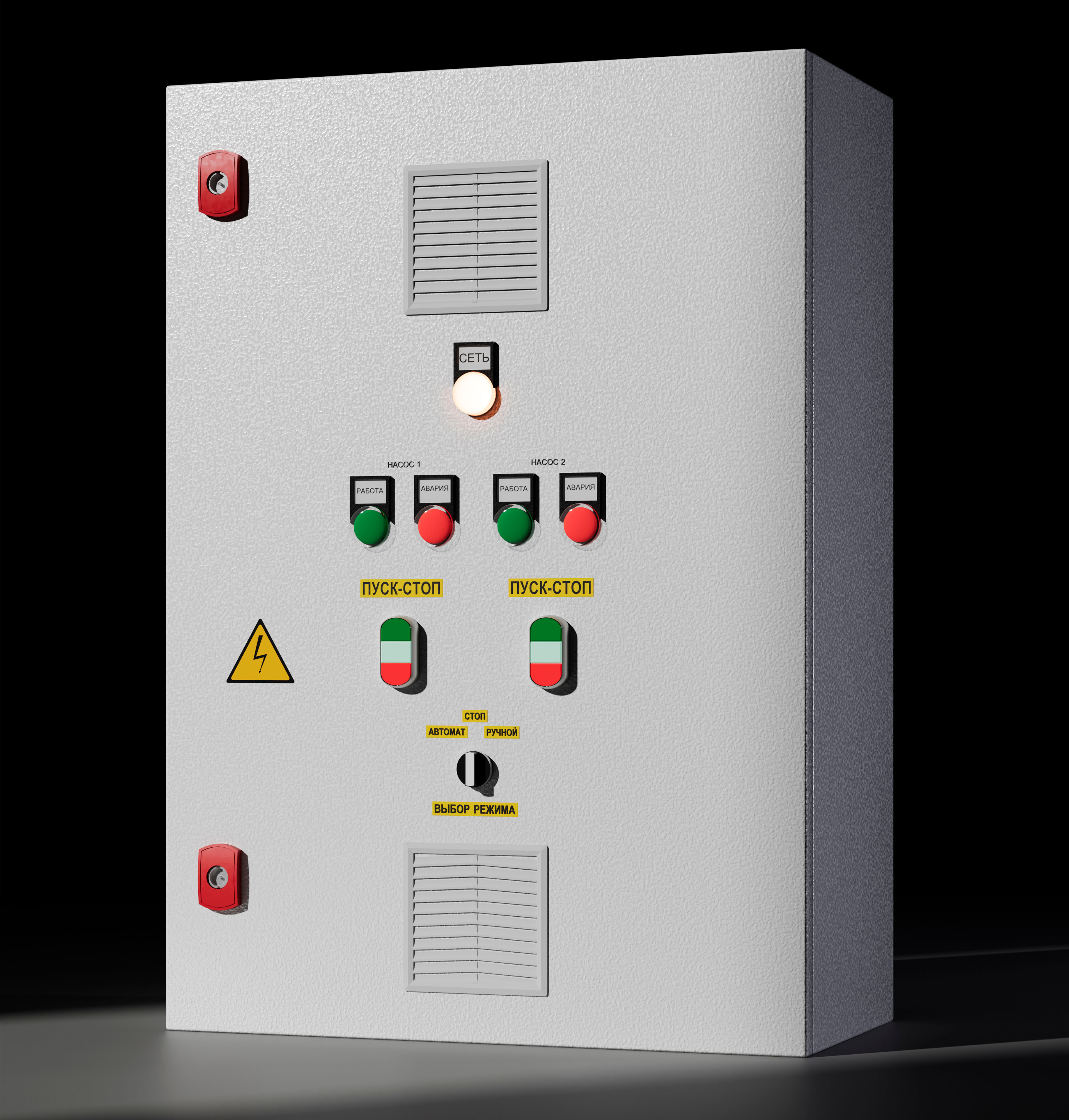

ШАУ-В

Шкафы управления с частотным регулированием предназначены для контроля и управления стандартными асинхронны ми электродвигателями одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления шкафов для управления электродвигателями в количестве от одного до шести.

Шкафы управления с частотным регулированием находят широкое применение в системах водоснабжения и вентиляции. В случае применения шкафов с преобразователями частоты для управления высокоинерционными механизмами (дымососы, вентиляторы, воздуходувки) необходимо использовать опцию подключения тормозного резистора для преобразователя частоты.

Для выравнивания моторесурса электродвигателя по времени реализована функция смены последовательности включения и выключения насосов. Первым в работу всегда включается насос с наименьшей наработкой, отключается первым насос с наибольшей наработкой. В шкафах управления для двух и более насосов предусмотрена возможность выбора количества рабочих и резервных насосов, автоматическое включение резервных насосов в случае выхода из строя рабочих. Во всех шкафах с частотным регулированием предусмотрена передача данных по протоколу Modbus RTU (RS-485).

Применение частотного регулирования обеспечивает:
• энергосбережение
• бесступенчатое регулирование
• точное поддержание заданных параметров системы
• работу насосов, находящихся в эксплуатации, с одинаковой частотой вращения (для шкафов с преобразователями частоты на каждый электродвигатель)
• отсутствие в схеме механических контакторов переключения (для шкафов с преобразователями частоты на каждый электродвигатель)
• плавный запуск и останов каждого электродвигателя во всех режимах работы (для шкафов с преобразователями частоты на каждый электродвигатель)
• сохранение функции частотного регулирования при аварии одного из преобразователей часто ты (для шкафов с преобразователями частоты на каждый электродвигатель)

Шкафы с двумя вводами питания
В случае установки шкафа управления на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе — обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с по мощью переключателя. В маркировке шкафа добавляется обозначение «Б». Например, ШАУ-В-380Б-22-012-54Ч.

В шкафах управления с двумя ввода ми питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например от двух распредели тельных панелей. В маркировке шкафа добавляется обозначение «Б2». Например, ШАУ-В-380Б2-22-012-54Ч2.

Исполнение с сенсорным ЖК-дисплеем
В шкафах управления данного исполнения на лицевой панели шкафа устанавливается русифицированный сенсорный ЖК-дисплей.
Применение ЖК-дисплея позволяет:
• просмотреть журнал событий
• отображать мнемосхемы с изображением основных элементов (насосы, реле, датчики, электрифицированные задвижки и т.п.)
• отказаться от использования сигнальных ламп на лицевой панели шкафа
• отображать состояние каждого элемента и системы в целом (работа, авария, обрыв и т.п.)
• задавать на ЖК-дисплее все параметры, необходимые для работы системы
