Конструктивные особенности

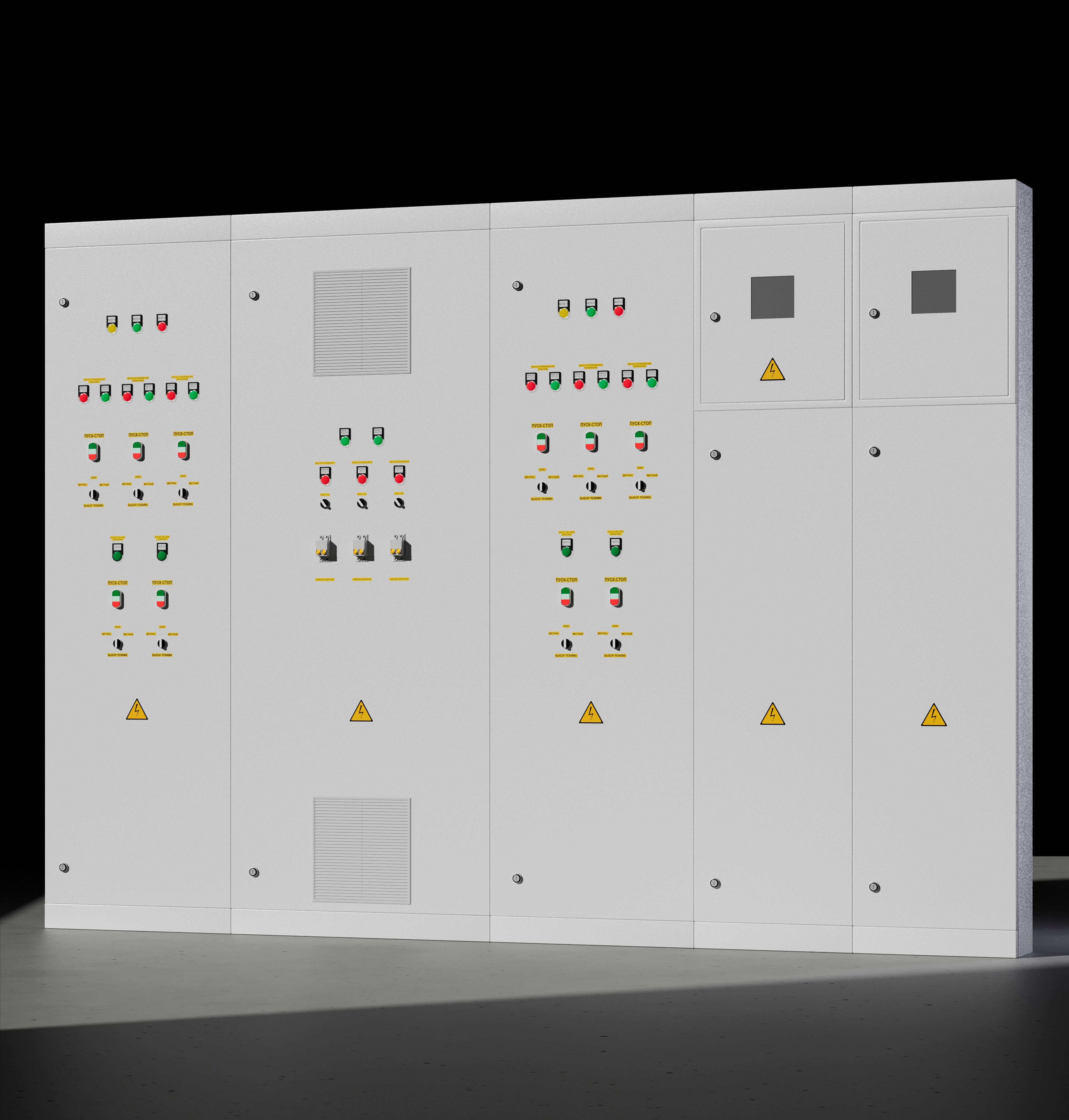

Комбинированные шкафы управления для тепловых пунктов (ЩУ-ЧЭ) предназначены для приема и распределения электрической энергии, управления и защиты асинхронных электродвигателей, управления и защиты вспомогательного оборудования, входящих в состав электрооборудования тепловых пунктов. Шкафы осуществляют управление электродвигателями заданных групп насосных агрегатов в местном и дистанционном режимах, обеспечивают возможность регулирования частоты вращения электродвигателей посредством преобразователей частоты. Комбинированный шкаф ЩУ-ЧЭ работает со вместно с внешним прибором автоматизации теплового пункта.
Комбинированный шкаф управления состоит из трех групп функционально различных шкафов:
• 1-я группа: вводные панели типа ВРУ-ВП (ВП1, ВП2, ППЭ)
Шкафы типа ВРУ-ВП предназначены для приема, распределения и учета электроэнергии в тепловом пункте. В шкафах типа ВРУ-ВП устанавливаются вводные рубильники, счетчики активной/реактивной энергии и приборы контроля (амперметры, вольтметры).
• 2-я группа: распределительные панели типа ВРУ-РП (РШУ1, РШУ2)
Шкафы типа ВРУ-РП предназначены для распределения электроэнергии между технологическим оборудованием, входящим в состав теплового пункта. В шкафах типа ВРУ-РП размещаются вводные шины для приема электроэнергии от шкафов типа ВРУ-ВП (ВП1 и ВП2), устанавливаются счет чики электрической энергии для учета электроэнергии насосов ХВС, автоматические выключатели и силовые блоки управления типа БНН, БНР, БРП, БПП, предназначенные для управления электроприводами.
• 3-я группа: шкаф частотно-регулируемого привода типа ШАУ-ЧРП (ШПЧ).
Шкафы типа ШАУ-ЧРП предназначены для осуществления частотного регулирования и плавного пуска электроприводов насосов, входящих в состав теплового пункта. В шкафах ШАУ-ЧРП устанавливаются блоки управления преобразователями частоты и устройствами плавного пуска типа БПЧ, БРПЧ, БУПП, блок БАВР и автоматические выключатели для питания технологического оборудования, запитанного по первой категории надежности (например, шкафы автоматики, щитов учета тепловой энергии, эвакуационного освещения, приборы контроля жесткости воды, приборы контроля изоляции и другие).
Комбинированный шкаф управления состоит из трех групп функционально различных шкафов:
• 1-я группа: вводные панели типа ВРУ-ВП (ВП1, ВП2, ППЭ)
Шкафы типа ВРУ-ВП предназначены для приема, распределения и учета электроэнергии в тепловом пункте. В шкафах типа ВРУ-ВП устанавливаются вводные рубильники, счетчики активной/реактивной энергии и приборы контроля (амперметры, вольтметры).
• 2-я группа: распределительные панели типа ВРУ-РП (РШУ1, РШУ2)
Шкафы типа ВРУ-РП предназначены для распределения электроэнергии между технологическим оборудованием, входящим в состав теплового пункта. В шкафах типа ВРУ-РП размещаются вводные шины для приема электроэнергии от шкафов типа ВРУ-ВП (ВП1 и ВП2), устанавливаются счет чики электрической энергии для учета электроэнергии насосов ХВС, автоматические выключатели и силовые блоки управления типа БНН, БНР, БРП, БПП, предназначенные для управления электроприводами.
• 3-я группа: шкаф частотно-регулируемого привода типа ШАУ-ЧРП (ШПЧ).
Шкафы типа ШАУ-ЧРП предназначены для осуществления частотного регулирования и плавного пуска электроприводов насосов, входящих в состав теплового пункта. В шкафах ШАУ-ЧРП устанавливаются блоки управления преобразователями частоты и устройствами плавного пуска типа БПЧ, БРПЧ, БУПП, блок БАВР и автоматические выключатели для питания технологического оборудования, запитанного по первой категории надежности (например, шкафы автоматики, щитов учета тепловой энергии, эвакуационного освещения, приборы контроля жесткости воды, приборы контроля изоляции и другие).
Характеристики
Модель оборудования
Шкафы автоматики ЩУ-ЧЭ
Электропитание
1 × 220 В ± 10 %, 50 Гц; 3 × 380 В ± 10 %, 50 Гц
Назначение
для тепловых пунктов
Материал корпуса
металл
Климатическое исполнение
УХЛ4 (температура эксплуатации +1…+35 °С (предельная не более +40 °С), относительная влажность 20–90% (без конденсата)
Степень защиты шкафа
IP31 / IP54
Надежные комплектующие
Компоненты ведущих мировых производителей, лазерная маркировка каждого элемента, соответствие ПУЭ и российским стандартам.
Полный пакет документации
Схемы, паспорт, руководство, сертификат соответствия. Архивирование с возможностью быстрого восстановления.
Контроль качества
Система менеджмента качества по требованиям ГОСТ Р ИСО 9001-2015 подтверждается сертификатом № 19.2143.026.
