Конструктивные особенности
Шкафы управления ШАУ-ПЗ для пожарной электрифицированной арматуры имеют возможность управления запорной (крайние положения «Открыто», «Закрыто») армату рой. Шкаф осуществляет управление в двух режимах работы — «Местный» или «Дистанционный». Шкафы могут работать как с однофазными (1 × 220 В), так и с трехфазными (3 × 380 В) асинхронными электродвигателями.
Принцип работы шкафа управления
Переключение режимов осуществляется переключателем «Дистанционный»/«Блокировка»/«Местный» с передней панели шкафа управления. В режиме «Блокировка» пуск электродвигателя невозможен. В режиме работы «Местный» управление электроприводом осуществляется кнопками «Открыть», «Закрыть», «Стоп» на передней панели шкафа.
В режиме работы «Дистанционный» управление задвижкой осуществляется по внешним сигналам управления, поступающим от прибора пожарного управления (ППУ) или прибора приемно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП).
При этом открытие задвижки возможно одним из двух способов:
• подачей на клеммник шкафа управляющего напряжения 24 В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП;
• замыканием на клеммнике шкафа управляющего внешнего «сухого» контакта. Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.
Закрытие задвижки происходит при снятии управляющего напряжения с клеммника шкафа и размыкании беспотенциального контакта или переводом переключателя на двери в положение «Блокировка».
В шкафах ШАУ-ПЗ для двух электродвигателей открытие и закрытие задвижек происходит одновременно. Задвижка открывается или закрывается до срабатывания концевых выключателей. При этом на передней панели шкафа управления загорается соответствующая индикация и замы каются контакты диспетчеризации.
Соответствие шкафов требованиям технического регламента пожарной безопасности
В шкафах управления ШАУ-ПЗ для пожарной электрифицированной арматуры реализованы условия технического регламента о требованиях пожарной безопасности (ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012):
• контроль на обрыв и короткое замыкание линий связи с внешними техническими средствами, предназначенными для формирования стартового сигнала;
• контроль на обрыв силовых линий связи с электроприводом;
• применение аппаратов электрической защиты без тепловых расцепителей в цепях электроснабжения противопожарных исполнительных устройств;

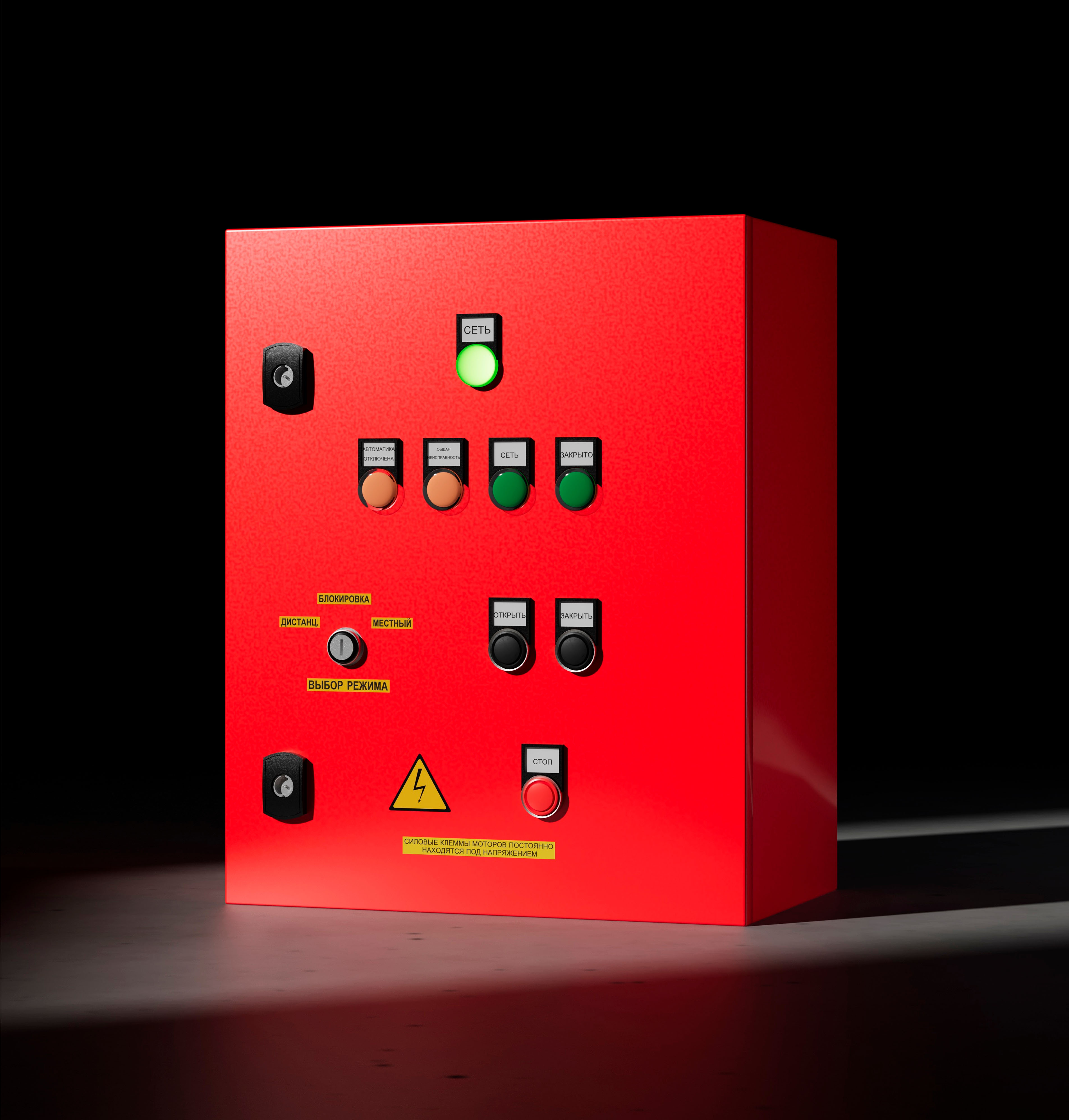

• защита органов управления от несанкционированного доступа. Шкафы управления ШАУ-ПЗ в стандартном исполнении изготавливаются в корпусах красного цвета (RAL 3020).
Принцип работы шкафа управления
Переключение режимов осуществляется переключателем «Дистанционный»/«Блокировка»/«Местный» с передней панели шкафа управления. В режиме «Блокировка» пуск электродвигателя невозможен. В режиме работы «Местный» управление электроприводом осуществляется кнопками «Открыть», «Закрыть», «Стоп» на передней панели шкафа.
В режиме работы «Дистанционный» управление задвижкой осуществляется по внешним сигналам управления, поступающим от прибора пожарного управления (ППУ) или прибора приемно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП).
При этом открытие задвижки возможно одним из двух способов:
• подачей на клеммник шкафа управляющего напряжения 24 В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП;
• замыканием на клеммнике шкафа управляющего внешнего «сухого» контакта. Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.
Закрытие задвижки происходит при снятии управляющего напряжения с клеммника шкафа и размыкании беспотенциального контакта или переводом переключателя на двери в положение «Блокировка».
В шкафах ШАУ-ПЗ для двух электродвигателей открытие и закрытие задвижек происходит одновременно. Задвижка открывается или закрывается до срабатывания концевых выключателей. При этом на передней панели шкафа управления загорается соответствующая индикация и замы каются контакты диспетчеризации.
Соответствие шкафов требованиям технического регламента пожарной безопасности
В шкафах управления ШАУ-ПЗ для пожарной электрифицированной арматуры реализованы условия технического регламента о требованиях пожарной безопасности (ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012):
• контроль на обрыв и короткое замыкание линий связи с внешними техническими средствами, предназначенными для формирования стартового сигнала;
• контроль на обрыв силовых линий связи с электроприводом;
• применение аппаратов электрической защиты без тепловых расцепителей в цепях электроснабжения противопожарных исполнительных устройств;
• защита органов управления от несанкционированного доступа. Шкафы управления ШАУ-ПЗ в стандартном исполнении изготавливаются в корпусах красного цвета (RAL 3020).
Характеристики
Модель оборудования
Шкафы управления ШАУ-ПЗ
Электропитание
1 × 220 В ± 10 %, 50 Гц; 3 × 380 В ± 10 %, 50 Гц
Назначение
управление электроприводом пожарной задвижки
Материал корпуса
металл
Входные сигналы
сигнал «Открыть»/«Закрыть» (потенциальный 24 В пост. тока и беспотенциальный «сухой» контакт), моментный выключатель «Закрывание» для каждого привода, моментный выключатель «Открывание» для каждого привода, концевой выключатель «Закрыто» для каждого привода, концевой выключатель «Открыто» для каждого привода, термоконтакт для каждого привода (при наличии защиты в двигателе)
Выходные сигналы
«Автоматика отключена», задвижка «Открыто» для каждого привода, задвижка «Закрыто» для каждого привода, «Общая неисправность»
Индикация
«Сеть», «Автоматика отключена», «Открыто», «Закрыто», «Общая неисправность»
Защиты
от короткого замыкания, от перегрева двигателя (при подключении термоконтакта), от заклинивания (при подключении моментных выключателей), от образования конденсата в двигателе (при подключении встроенного подогревателя), органов управления от несанкционированного доступа
Климатическое исполнение
УХЛ4 (температура эксплуатации +1…+35 °С (предельная не более +40 °С), относительная влажность 20–90 % (без конденсата)
Степень защиты шкафа
IP54
Надежные комплектующие
Компоненты ведущих мировых производителей, лазерная маркировка каждого элемента, соответствие ПУЭ и российским стандартам.
Полный пакет документации
Схемы, паспорт, руководство, сертификат соответствия. Архивирование с возможностью быстрого восстановления.
Контроль качества
Система менеджмента качества по требованиям ГОСТ Р ИСО 9001-2015 подтверждается сертификатом № 19.2143.026.
