Конструктивные особенности
БТП SPL MS-WT – типовые блоки с пластинчатым теплообменником (ПТО), разработанные для присоединения системы горячего водоснабжения к тепловой сети по закрытой двухступенчатой схеме. Они предназначены для комплектации, как правило, индивидуальных тепловых пунктов зданий с единичной мощностью отдельных систем теплопотребления до 3,7 Гкал/ч.
Применение схем ГВС с закрытым водоразбором является наиболее эффективным. Такой способ позволяет обеспечить защиту системы от нештатных изменений параметров теплоносителя, что достигается путем нагрева воды из ХВС, поступающей в пластинчатый теплообменник, а затем на точку разбора потребителями.
С переходом на схему ГВС с ПТО, возможно обеспечить постоянную циркуляцию теплоносителя во внутреннем контуре, осуществить коммерческий и технологический учет тепловой энергии. Блочные решения SPL MS-WT разрабатываются со всеми требованиями технического задания Московской объединенной энергетической компании (ПАО «МОЭК») на основании альбома технических решений, согласованного с ПАО «МОЭК».
Применение схем ГВС с закрытым водоразбором является наиболее эффективным. Такой способ позволяет обеспечить защиту системы от нештатных изменений параметров теплоносителя, что достигается путем нагрева воды из ХВС, поступающей в пластинчатый теплообменник, а затем на точку разбора потребителями.
С переходом на схему ГВС с ПТО, возможно обеспечить постоянную циркуляцию теплоносителя во внутреннем контуре, осуществить коммерческий и технологический учет тепловой энергии. Блочные решения SPL MS-WT разрабатываются со всеми требованиями технического задания Московской объединенной энергетической компании (ПАО «МОЭК») на основании альбома технических решений, согласованного с ПАО «МОЭК».
Характеристики
Модель оборудования
Блочные тепловые пункты SPL MS-WT
Подключение
закрытое
Назначение
блок системы ГВС
Расчетная нагрузка, Мкал
10—3700
Расход, м³/ч
от 3,8 до 70
Диаметр труб и арматуры (сеть), мм
от 50 до 200
Диаметр труб и арматуры (ГВС, ХВС), мм
от 40 до 150
Гидравлическая схема
циркуляционная
Диаметр труб и арматуры (циркуляция), мм
от 32 до 100
Гарантия, лет
2 года с момента ввода в эксплуатацию, но не более 30 месяцев с момента производства/отгрузки
Срок службы, лет
10
Конструктивная надежность
Малое количество сварных соединений в БТП за счет применения компонентов, произведенных на трубогибочных станках, снижает риск аварий на объекте.
Быстрое внедрение
Короткие сроки на проектирование и проведение монтажных работ за счет наличия собственного проектно-конструкторского департамента и СМУ.
Инженерный надзор
Техническая и сервисная поддержка от производителя на весь период эксплуатации БТП.
#PROP_TITLE#
—
#PROP_VALUE#

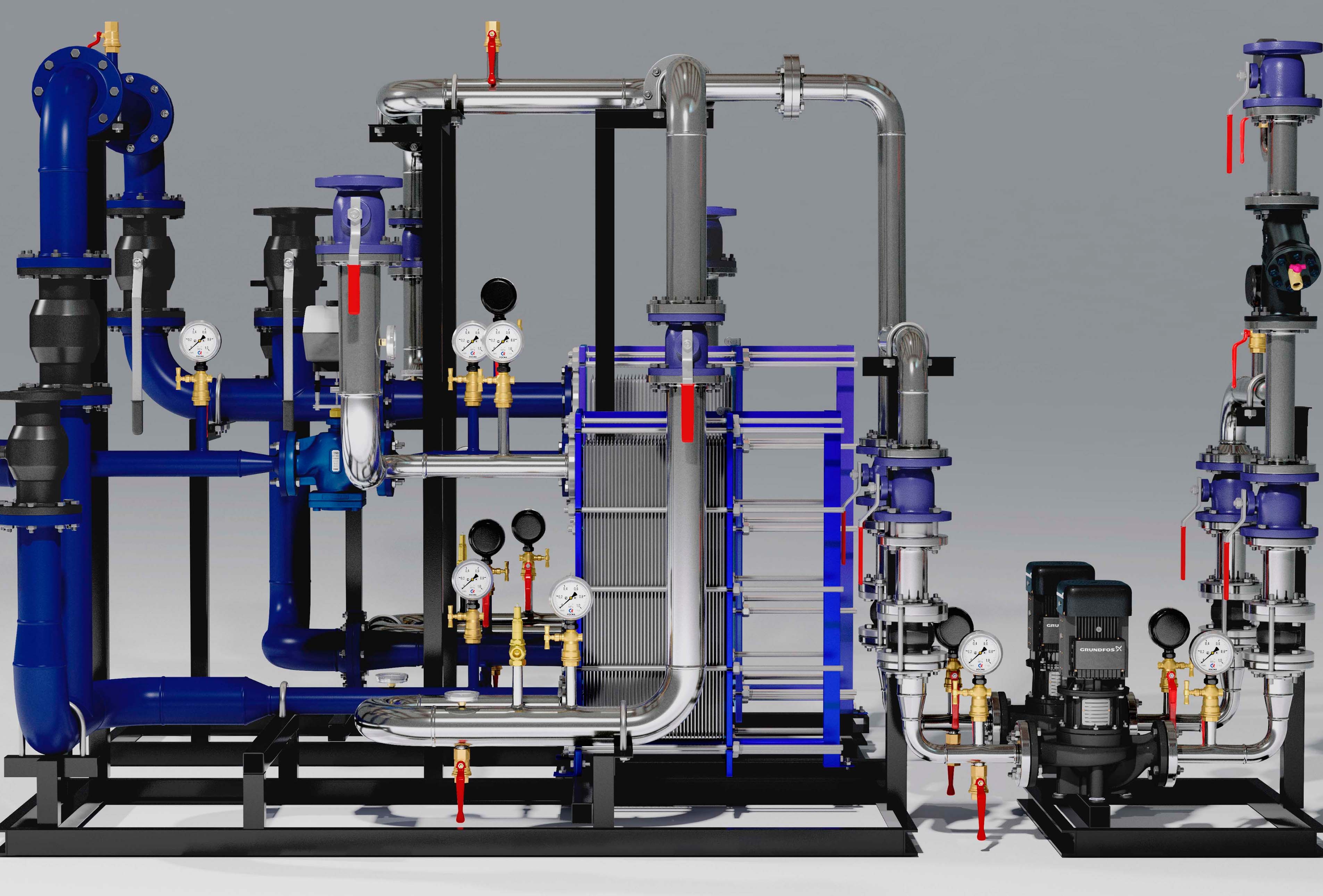

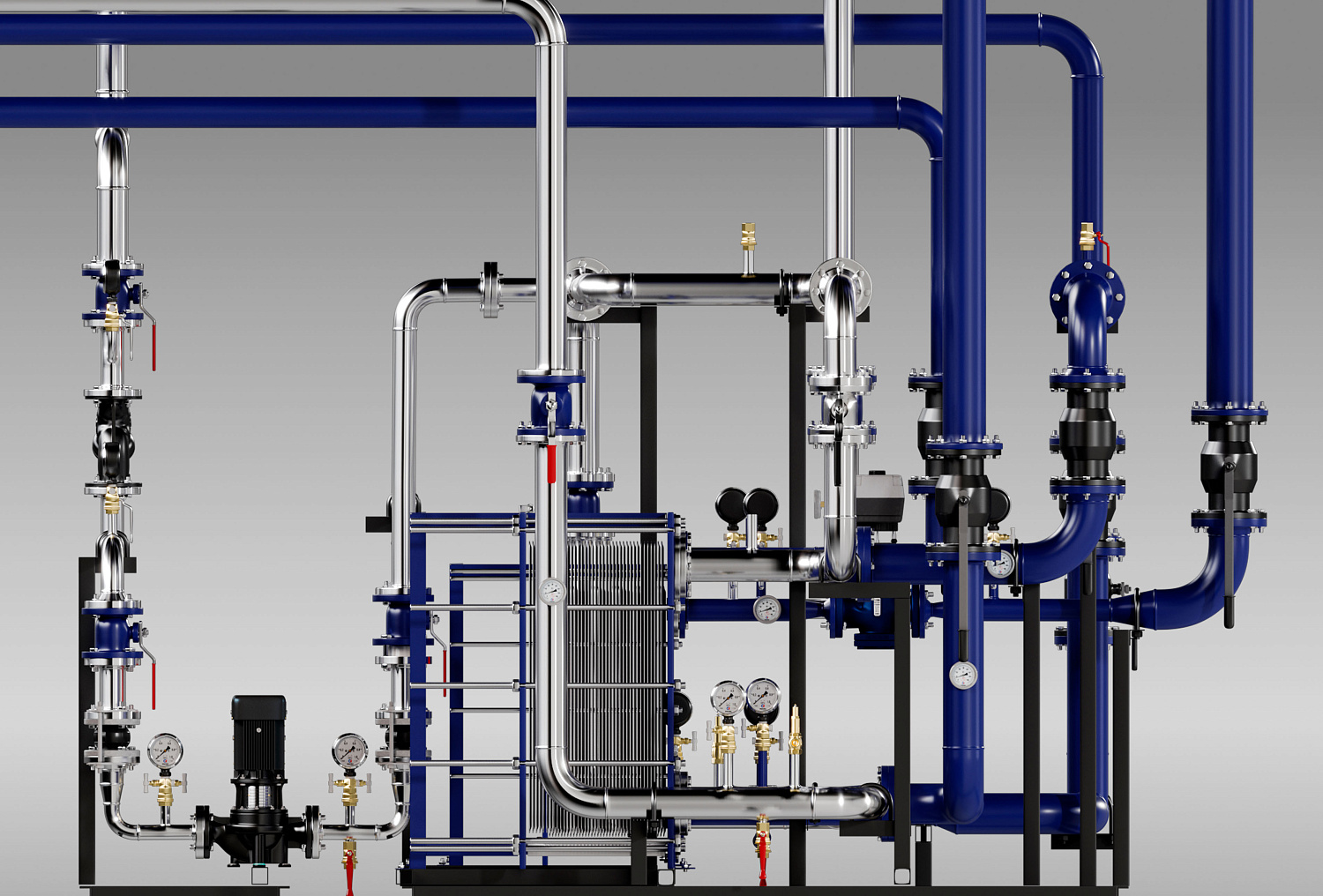

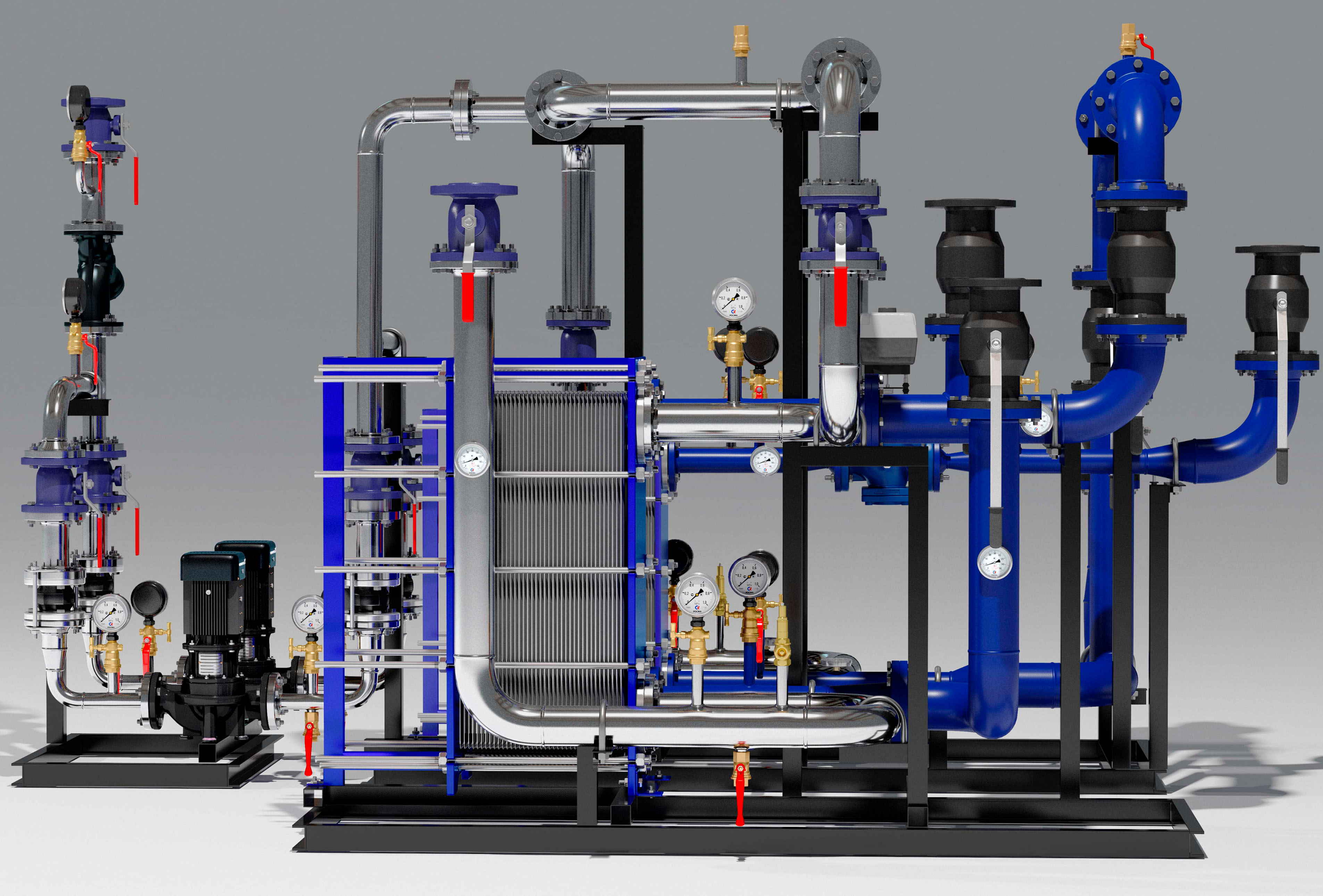

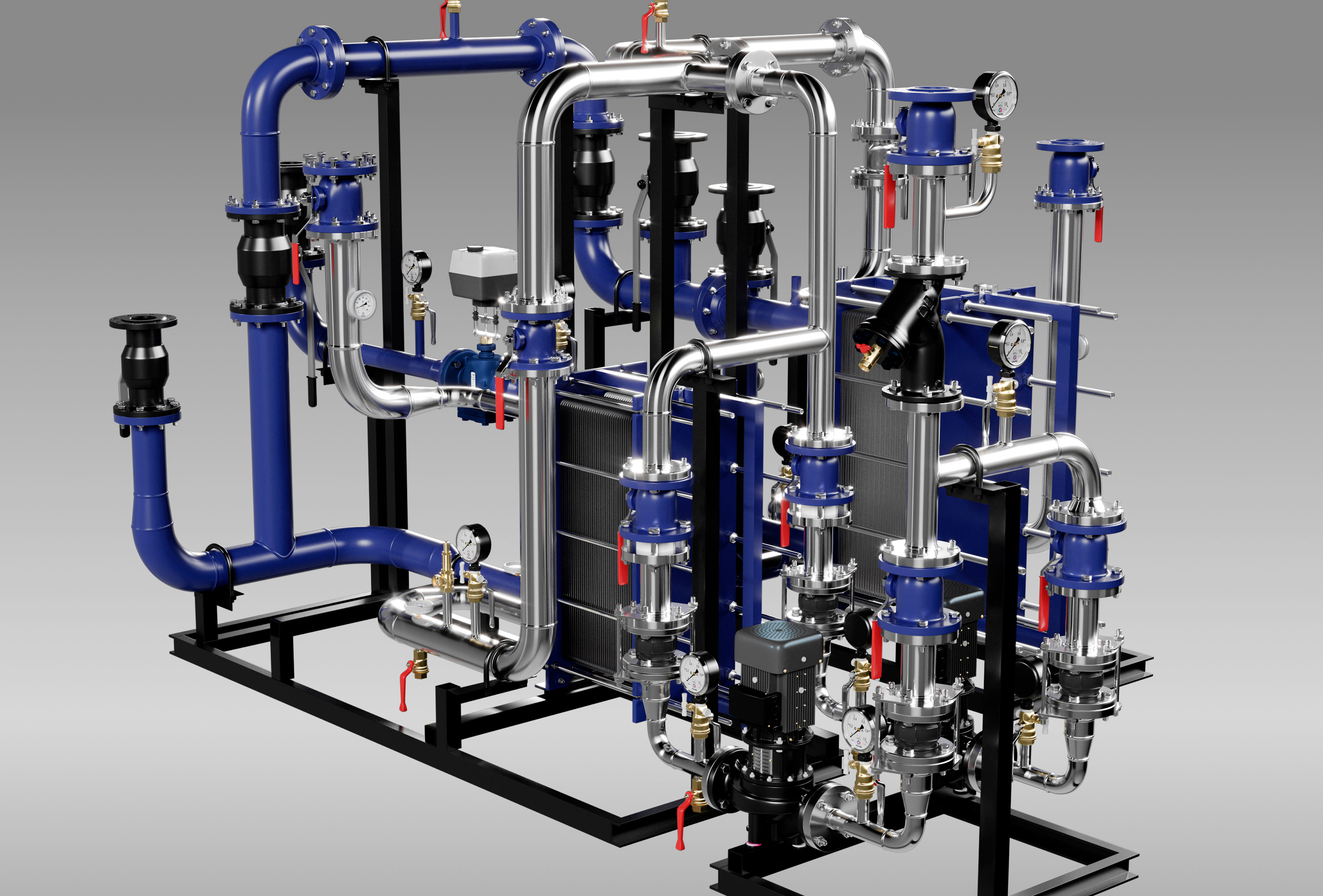

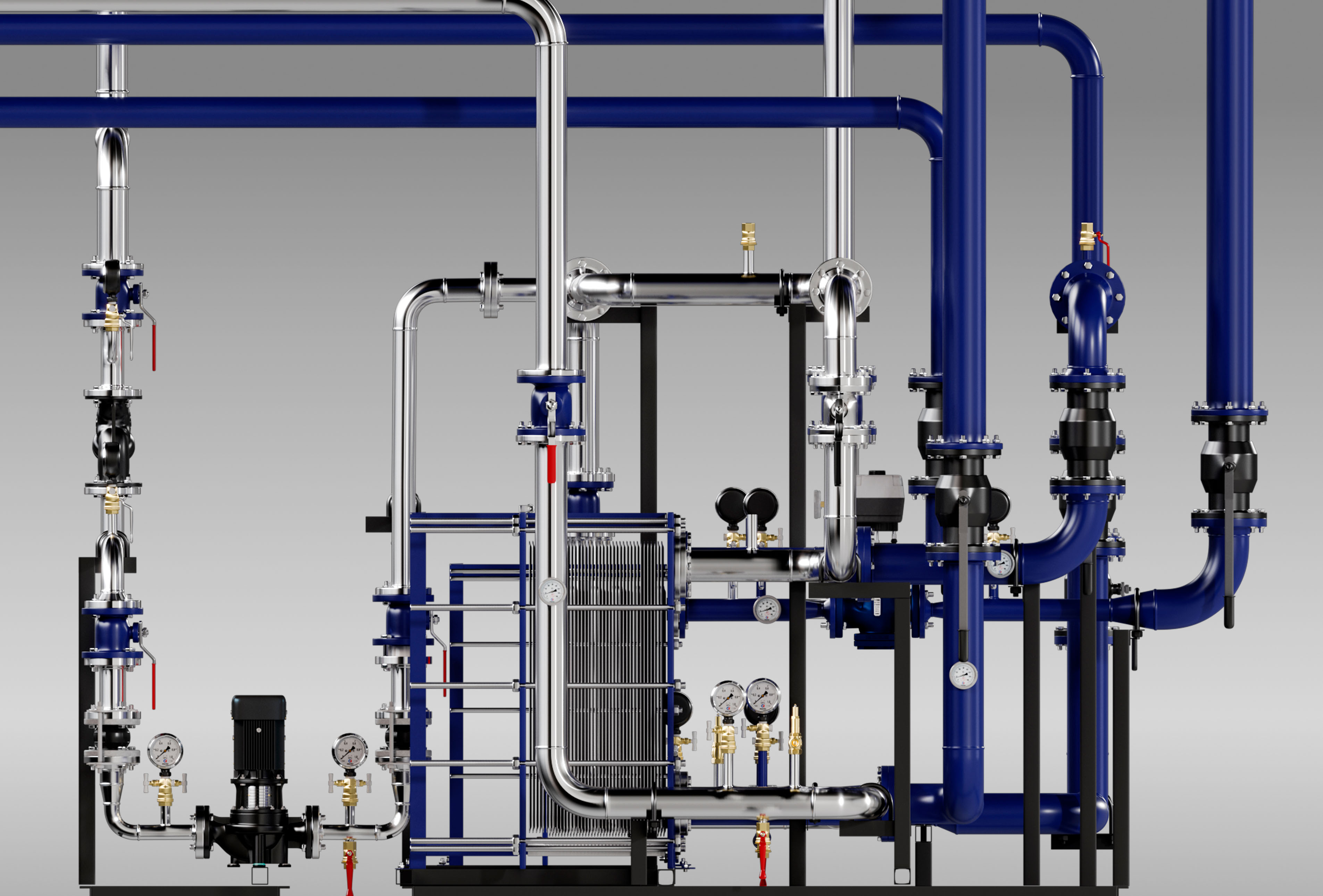

Фотогалерея
